Marquer sans
altérer.
Le laser UV 355 nm permet de marquer des pièces traitées chimiquement — anodisation, passivation, PVD, DLC, rhodiage — sans aucune altération du revêtement protecteur.
Longueur d'onde UV
Énergie photon (×0.1)
Zone affectée thermique
Précision de positionnement
Le défi du marquage sur pièces traitées
Dans les secteurs de pointe — aéronautique, médical, automobile, horlogerie de luxe — les pièces subissent des traitements de surface chimiques ou physiques destinés à améliorer leur résistance à la corrosion, à l'usure ou à modifier leur esthétique.
Le défi majeur du marquage direct de pièces (DPM) réside dans la capacité à inscrire des informations durables — codes DataMatrix, numéros de série, logos, poinçons — sans compromettre l'intégrité de ces couches protectrices.
Limites des lasers IR traditionnels
Zone Affectée Thermiquement (ZAT) importante — destruction des couches adjacentes
Perforation de la couche protectrice exposant le substrat à la corrosion
Micro-fissuration des revêtements durs (anodisation Type III, PVD)
Section 02
La photoablation froide
Le mécanisme fondamental qui distingue le laser UV de toutes les autres technologies de marquage.
Énergie photonique
L'énergie d'un photon UV à 355 nm est supérieure à l'énergie de liaison de nombreux composés chimiques, permettant la rupture directe des liaisons moléculaires.
Ablation froide
La matière est éjectée sous forme de plasma ou de gaz sans transfert de chaleur significatif au réseau cristallin. Le processus est quasi-adiabatique.
Pénétration contrôlée
Le taux d'absorption très élevé à 355 nm limite la pénétration à quelques nanomètres par impulsion. La profondeur est contrôlable avec une précision extrême.
"L'énergie du faisceau laser UV focalisé provoque le phénomène photochimique d'ablation froide [...] sans l'influence de la chaleur."
— PMC, Application of Ultraviolet Laser Working in Cold Ablation Conditions
Absence de ZAT
Les propriétés mécaniques et chimiques de la zone environnante restent intactes. Aucune diffusion thermique vers les couches adjacentes.
Contrôle micrométrique
Modification de la surface de la couche protectrice sans atteindre le substrat. Profondeur réglable impulsion par impulsion.
Contraste photochimique
Sur certains revêtements, le laser UV induit un changement de couleur par modification photochimique locale, sans retrait de matière.
Section 03
Comparaison des technologies
Comparez les régimes d'impulsions UV nanoseconde et picoseconde face aux lasers infrarouges traditionnels. Sélectionnez le régime UV pour adapter la comparaison à votre application.
| Caractéristique | Laser IR (fibre/CO₂) | Laser UV 355 nm — Nanoseconde |
|---|---|---|
| Durée d'impulsion | Continu / µs | 10⁻⁹ s |
| Mécanisme | Photothermique | Photochimique dominant |
| Zone Affectée (ZAT) | Importante | Quasi-nulle |
| Pénétration / impulsion | Profonde | Nanométrique |
| Risque sur revêtement | Élevé | Très faible |
| Coût d'investissement | Faible | Modéré |
Excellent compromis coût/performance. La longueur d'onde UV garantit une forte absorption et une ablation photochimique. Idéal pour l'aluminium anodisé, les plastiques, les résines et les revêtements de conversion chimique.
La durée d'impulsion est inférieure au temps de transfert thermique entre électrons et réseau cristallin (~10 ps). La matière est vaporisée avant de pouvoir chauffer. Solution ultime pour la passivation inox médical et les revêtements ultra-fins.
Section 04
Applications industrielles
Trois cas d'application industriels où le laser UV préserve intégralement les traitements de surface. Cliquez sur chaque carte pour voir les détails techniques.
Aluminium Anodisé
Le laser UV 355 nm marque la surface de la couche d'alumine sans percer l'oxyde protecteur, en détruisant sélectivement les pigments ou en créant une micro-rugosité optique.
- Anodisation colorée : destruction des pigments organiques dans les pores → marquage blanc très contrasté
- Anodisation dure Type III : micro-rugosité de surface modifiant la réflexion lumineuse
- Propriétés diélectriques et résistance à l'usure préservées
- Conformité MIL-A-8625 maintenue après marquage
Conversion Chimique
Ces revêtements de chromatation sont extrêmement fins. Le laser UV, grâce à sa faible pénétration et son ablation froide, marque sans détruire le film conducteur anti-corrosion.
- Film sub-micronique préservé : conductivité électrique maintenue
- Aucune retouche chimique post-marquage nécessaire
- Résistance à la corrosion conforme aux normes aéronautiques
- Marquage de codes DataMatrix, numéros de série, logos
Acier Inoxydable Passivé
Le marquage laser UV (ou picoseconde) crée un contraste sombre par modification structurelle de l'oxyde de chrome, sans ZAT susceptible d'initier une corrosion par piqûre.
- Résistance aux cycles d'autoclave (stérilisation vapeur 134°C) maintenue
- Aucune initiation de corrosion par piqûre
- Conformité ISO 13485 et FDA pour dispositifs médicaux
- Marquage noir haute définition sur instruments chirurgicaux
Section 05
Horlogerie & Bijouterie de luxe
Le secteur du luxe impose des exigences esthétiques et qualitatives exceptionnelles. Le laser UV s'impose comme la technologie incontournable pour la personnalisation, la décoration et la traçabilité.
Revêtements PVD & DLC sur boîtiers de montres
Les montres de luxe utilisent fréquemment des revêtements PVD ou DLC pour obtenir des finitions noires intenses, anthracites ou dorées, tout en offrant une dureté extrême jusqu'à 2 500 HV. Ces couches mesurent entre 0,5 et 3 µm.
Le laser UV, grâce à son absorption de surface maximale et son ablation froide, modifie uniquement la structure optique de l'extrême surface du revêtement pour créer un contraste, sans percer la couche ni altérer ses propriétés anti-rayures.

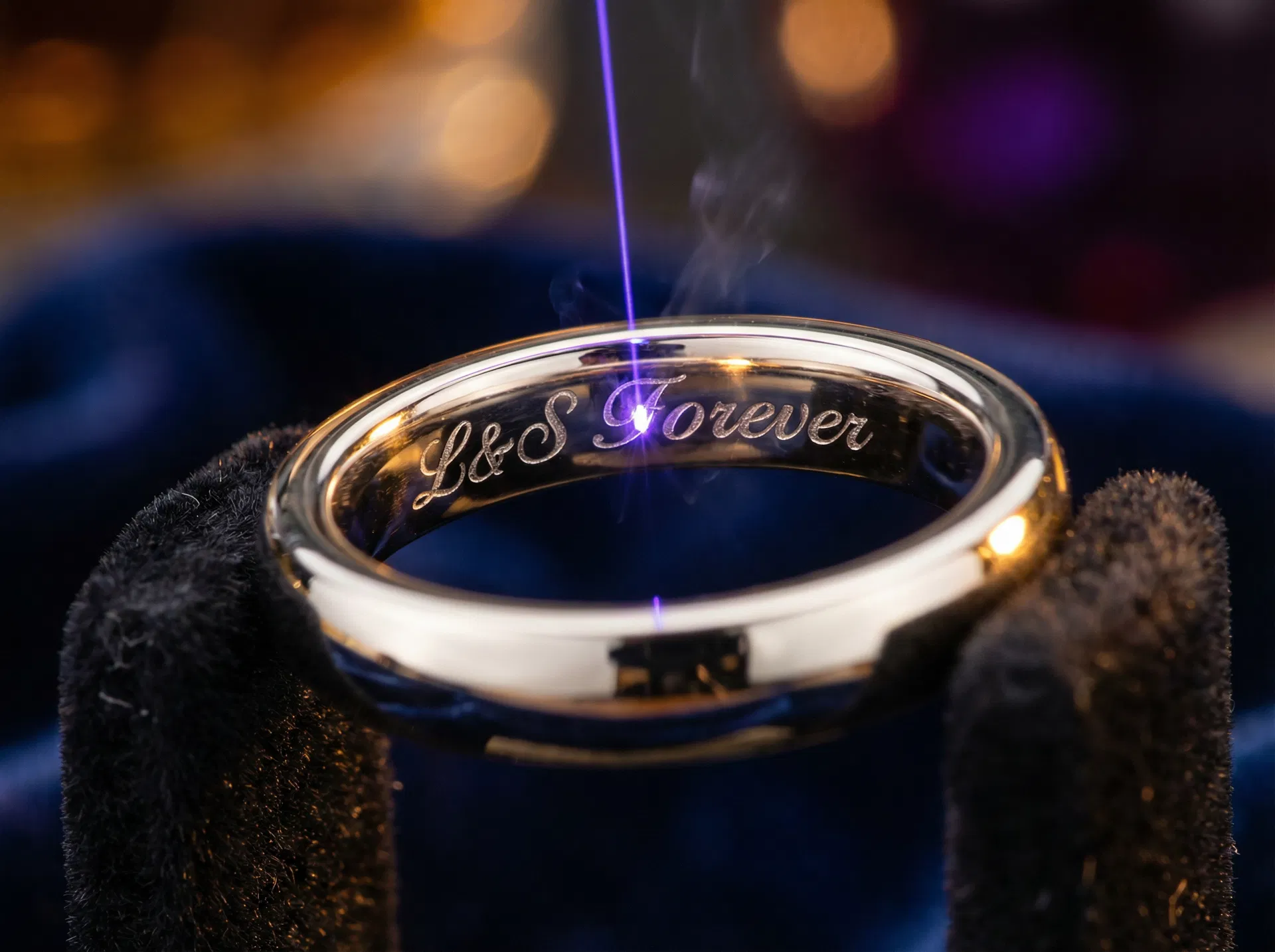

Bijoux en or & rhodiage galvanique
L'or blanc est systématiquement recouvert d'une fine couche de rhodium pour lui conférer une brillance éclatante. L'épaisseur de ce placage est critique : 0,75 à 1,5 µm.
"Les lasers UV sont excellents pour le marquage de surface et les gravures peu profondes sur l'or. La longueur d'onde courte permet d'obtenir des détails fins et précis."
— Lotus Laser Systems
L'ablation photochimique vaporise une quantité infime de matière à la surface, créant une marque nette et lisible sans traverser le micron de rhodium. Aucun retour en bain galvanique n'est nécessaire après marquage.

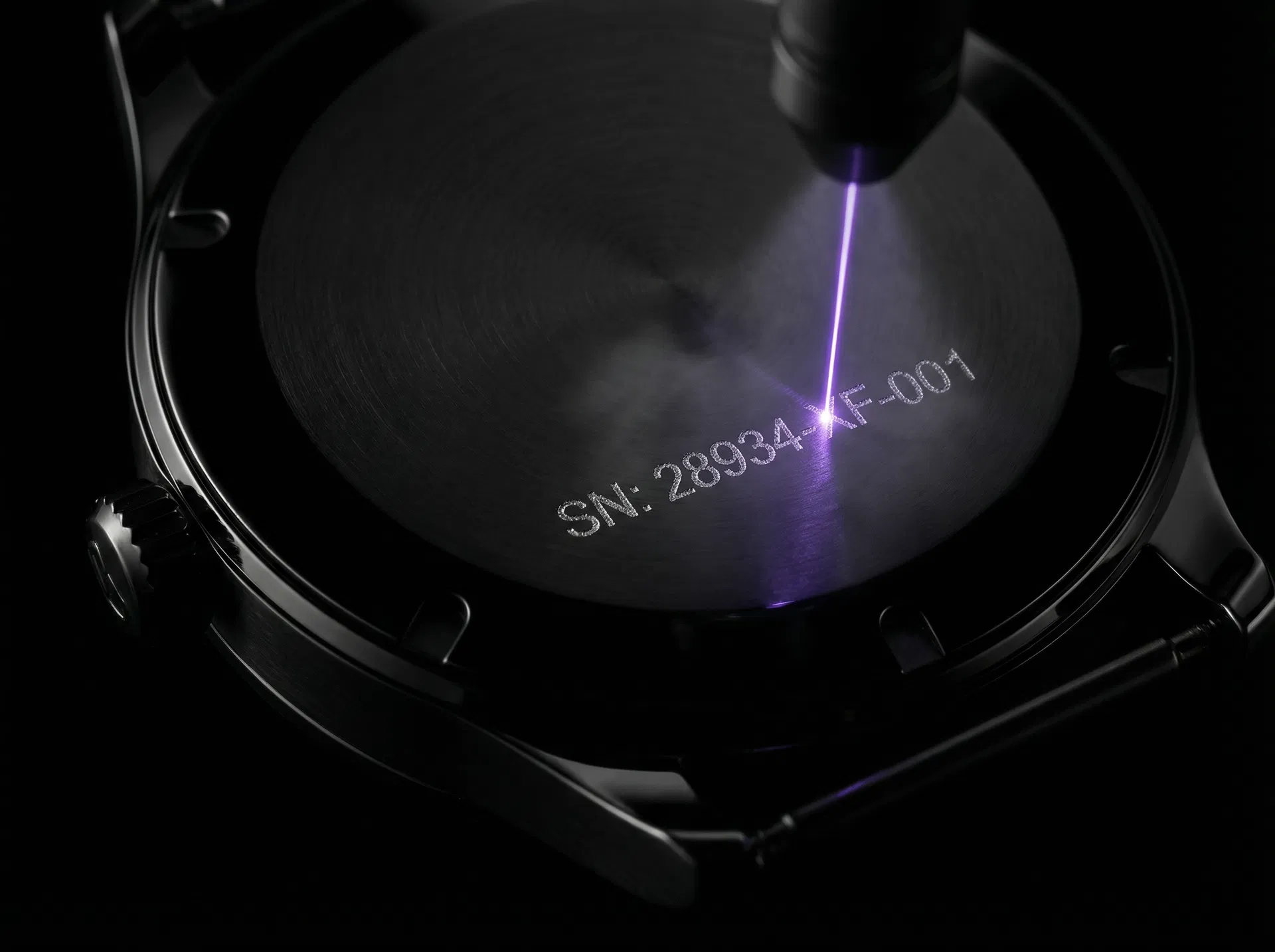

Boîtiers & Fonds de Boîte
Marquage de numéros de série, logos de marque, codes DataMatrix et gravures décoratives sur fonds de boîte avec revêtements PVD/DLC intacts.
- Tolérance de positionnement < ±0,025 mm
- Profondeur de gravure jusqu'à 0,8 mm si nécessaire
- Marquage noir à fort contraste sur DLC anthracite
- Codes QR et DataMatrix GS1 pour traçabilité chaîne d'approvisionnement
- Structuration décorative mate, lumineuse ou brillante
Bijoux & Métaux Précieux
Personnalisation, inscriptions, numéros de série et poinçons sur bijoux rhodiés ou dorés sans altération du placage galvanique précieux.
- Gravure superficielle (etching) sans traverser le rhodiage
- Aucun retour en bain galvanique post-marquage
- Applications : alliances, bagues, bracelets, colliers, montres
- Inscriptions personnalisées, logos, codes de sécurité
- Marquage sur or (jaune, rouge, blanc), argent, platine
